STM8AF6266TCX το ηλεκτρονικό ολοκληρωμένο κύκλωμα πελεκά το μικροελεγκτή STM8A οκτάμπιτο
STM8AF6266TCX ηλεκτρονικά τσιπ ολοκληρωμένου κυκλώματος
,STM8AF6266TCX
,οκτάμπιτος μικροελεγκτής ολοκληρωμένου κυκλώματος
STM8AF6266TCX το ηλεκτρονικό ολοκληρωμένο κύκλωμα πελεκά το μικροελεγκτή STM8A οκτάμπιτο
STM8AF6266TCX μικροελεγκτής STM8A ολοκληρωμένου κυκλώματος οκτάμπιτος
ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΩΝ
STM8AF6266TCX αυτοκίνητη οκτάμπιτη 16MHz 32KB μικροελεγκτών AEC-Q100 STM8A ΛΆΜΨΗ 32LQFP ολοκληρωμένου κυκλώματος
Οι αυτοκίνητοι οκτάμπιτοι μικροελεγκτές STM8AF6246, STM8AF6248, STM8AF6266 και STM8AF6268 προσφέρουν από 16 έως το kbyte 32 της μνήμης και των ενσωματωμένων αληθινών στοιχείων EEPROM προγράμματος λάμψης. Αναφέρονται ως μέσες συσκευές πυκνότητας STM8A στο οκτάμπιτο εγχειρίδιο αναφοράς μικροελεγκτών σειράς STM8S και σειράς STM8AF (RM0016).
Όλες οι συσκευές της γραμμής παραγωγής STM8A παρέχουν τα ακόλουθα οφέλη: μειωμένο κόστος συστημάτων, απόδοση και ευρωστία, σύντομοι κύκλοι ανάπτυξης, και μακροζωία προϊόντων.
Το κόστος συστημάτων μειώνεται χάρι σε ένα ενσωματωμένο αληθινό στοιχείο EEPROM μέχρι και 300 Κ γράφει/σβήνει τους κύκλους και ένα υψηλό επίπεδο ολοκλήρωσης συστημάτων με τους εσωτερικό ταλαντωτές ρολογιών, το φύλακα, και brown-out την αναστοιχειοθέτηση.
Η απόδοση συσκευών εξασφαλίζεται από μια συχνότητα ρολογιών μέχρι 16 MHZ ΚΜΕ και των ενισχυμένων χαρακτηριστικών που περιλαμβάνουν τους γερούς I/O, ανεξάρτητους φύλακες (με μια χωριστή πηγή ρολογιών), και ένα σύστημα ασφαλείας ρολογιών.
Οι σύντομοι κύκλοι ανάπτυξης είναι εγγυημένοι λόγω της εξελιξιμότητας εφαρμογής πέρα από μια κοινή αρχιτεκτονική οικογενειακών προϊόντων με το συμβατό pinout, το χάρτη μνήμης και τις μορφωματικές περιφερειακές μονάδες. Η πλήρης τεκμηρίωση προσφέρεται με μια ευρεία επιλογή των εργαλείων ανάπτυξης.
Η μακροζωία προϊόντων εξασφαλίζεται στην οικογένεια STM8A χάρι στον προηγμένο πυρήνα τους που γίνεται σε μια τεχνολογία κατάστασης προόδου για τις αυτοκίνητες εφαρμογές με 3,3 Β στο λειτουργούντα ανεφοδιασμό 5 Β.
Όλοι οι μικροελεγκτές STM8A και ST7 υποστηρίζονται από τα ίδια εργαλεία συμπεριλαμβανομένου του περιβάλλοντος ανάπτυξης STVD/STVP, του εξομοιωτή STice και ενός εργαλείου χαμηλού κόστους, διόρθωσης τρίτων incircuit.
προδιαγραφή STM8AF6266TCX
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) Ενσωματωμένος Μικροελεγκτές |
| Σειρά | Αυτοκίνητος, AEC-Q100, STM8A |
| Θέση προϊόντων | Όχι για τα νέα σχέδια |
| Επεξεργαστής πυρήνων | STM8A |
| Μέγεθος πυρήνων | οκτάμπιτος |
| Ταχύτητα | 16MHz |
| Συνδετικότητα | Ι ² Γ, LINbus, SPI, UART/USART |
| Περιφερειακές μονάδες | Brown-out ανιχνεύει/επαναρυθμισμένος, POR, PWM, WDT |
| Αριθμός του I/O | 25 |
| Μέγεθος μνήμης προγράμματος | 32KB (32K Χ 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | 1K Χ 8 |
| Μέγεθος RAM | 2K Χ 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 3V ~ 5.5V |
| Μετατροπείς στοιχείων | A/D 7x10b |
| Τύπος ταλαντωτών | Εσωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 125°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 32-LQFP |
| Συσκευασία συσκευών προμηθευτών | 32-LQFP (7x7) |
Χαρακτηριστικά γνωρίσματα
• AEC-Q10x κατάλληλος
• Πυρήνας
– Max fCPU: 16 MHZ
– Προηγμένος πυρήνας STM8A με τη σωλήνωση αρχιτεκτονικής του Χάρβαρντ και 3 σταδίων
– Μέσος όρος 1,6 κύκλοι/οδηγία με συνέπεια 10 MIPS σε 16 MHZ fCPU για τη συγκριτική μέτρηση επιδόσεων βιομηχανικά τυποποιημένων
• Μνήμες
– Μνήμη προγράμματος λάμψης: λάμψη 16 έως 32 kbyte διατήρηση στοιχείων 20 έτη σε 55 °C μετά από 1 kcycle
– Μνήμη στοιχείων: αληθινά στοιχεία EEPROM 0,5 έως 1 kbyte αντοχή 300 kcycle
– RAM: 2 kbyte
• Διαχείριση ρολογιών
– Χαμηλής ισχύος ταλαντωτής αντηχείων κρυστάλλου με την εξωτερική εισαγωγή ρολογιών
– Εσωτερικά, χρήστης-trimmable 16 MHZ RC και χαμηλής ισχύος 128 ταλαντωτές kHz RC
– Σύστημα ασφαλείας ρολογιών με το όργανο ελέγχου ρολογιών
• Διαχείριση αναστοιχειοθέτησης και ανεφοδιασμού
– Περιμένετε/χαμηλής ισχύος τρόποι αυτόματος-wakeup/στάσης με που καθορίζεται από το χρήστη gating ρολογιών
– Μικρή κατανάλωση δύναμη-επάνω και powerdown επαναρυθμισμένος
• Διακόψτε τη διαχείριση
– Τοποθετημένος διακόψτε τον ελεγκτή με 32 διανύσματα
– Μέχρι 34 εξωτερικά διακόπτουν σε 5 διανύσματα
• Χρονόμετρα
– Μέχρι 2 δεκαεξάμπιτα PWM χρονόμετρα γενικού σκοπού με μέχρι 3 CAPCOM διοχετεύουν κάθε ενός (ολοκληρωμένο κύκλωμα, OC ή PWM)
– Προηγμένο χρονόμετρο ελέγχου: δεκαεξάμπιτος, 4 κανάλια CAPCOM, 3 συμπληρωματικά αποτελέσματα, deadtime εισαγωγή και εύκαμπτος συγχρονισμός
– οκτάμπιτο βασικό χρονόμετρο του AR με το οκτάμπιτο prescaler
– Χρονόμετρο αυτόματος-wakeup
– Παράθυρο και ανεξάρτητα χρονόμετρα φυλάκων
• Διεπαφές επικοινωνίας
– LINUART
– Κύριων/σκλάβων τρόποι της LIN 2,2 υποχωρητικής, με το αυτόματο resynchronization
– Διεπαφή SPI μέχρι 8 MBIT/s ή fMASTER/2
– Διεπαφή I2C μέχρι 400 KBIT/s
• Αναλογικός σε ψηφιακό μετατροπέας (ΠΑΧ)
– ακρίβεια 10 μπιτ, ακρίβεια 2LSB ΣΕΕ, γραμμικότητα ΠΑΧ 2LSB ΣΕΕ και μέχρι 10 πολλαπλασιασμένα κανάλια με το μεμονωμένο απομονωτή στοιχείων
– Αναλογικός φύλακας, ανίχνευση και συνεχής τρόπος δειγματοληψίας
• I/Os
– Μέχρι 38 καρφίτσες χρηστών συμπεριλαμβανομένων 10 HS I/Os
– Ιδιαίτερα γερό I/O σχέδιο, άνοσο ενάντια στην τρέχουσα έγχυση
• Λειτουργούσα θερμοκρασία μέχρι 150 °C
• Τα προσόντα προσαρμόζονται AEC-Q100 στην περιστροφή Γ

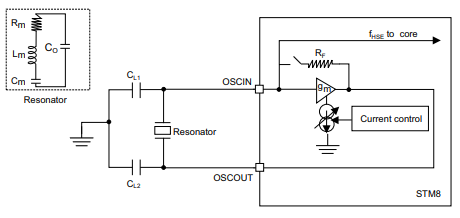

Διάγραμμα κυκλώματος ταλαντωτών HSE
ΑΡΧΙΚΟΣ
Η επιχείρησή μας εξασφαλίζει ότι κάθε batch προϊόντων προέρχεται από το αρχικό εργοστάσιο, και μπορεί να παρέχει τις αρχικές ετικέτες και τις επαγγελματικές εξεταστικές εκθέσεις αντιπροσωπειών.
ΤΙΜΗ
Παρέχουμε ποικίλα κανάλια αναφοράς, και υπογράφουμε τη σύμβαση διαταγής μετά από τη διαπραγμάτευση.
ΣΥΝΑΛΛΑΓΗ
Μετά από την επικοινωνία και τη συμφωνία, θα σας καθοδηγήσουμε για να τακτοποιήσουμε την πληρωμή.
ΚΥΚΛΟΣ ΠΑΡΑΔΟΣΗΣ
Την παράδοση την ίδια ημέρα, γενικά 5-12 εργάσιμες ημέρες, μπορεί να καθυστερήσουν ελαφρώς κατά τη διάρκεια της επιδημίας, θα ακολουθήσουμε ολόκληρη τη διαδικασία.
ΜΕΤΑΦΟΡΑ
Θα επιλέξουμε τον κατάλληλο τρόπο μεταφορών σύμφωνα με τη χώρα σας.
ΣΥΣΚΕΥΑΣΙΑ
Μετά από την επικοινωνία με σας, θα επιλέξουμε την κατάλληλη μέθοδο συσκευασίας σύμφωνα με το βάρος των αγαθών για να εξασφαλίσουμε την ασφαλή παράδοση των αγαθών.
